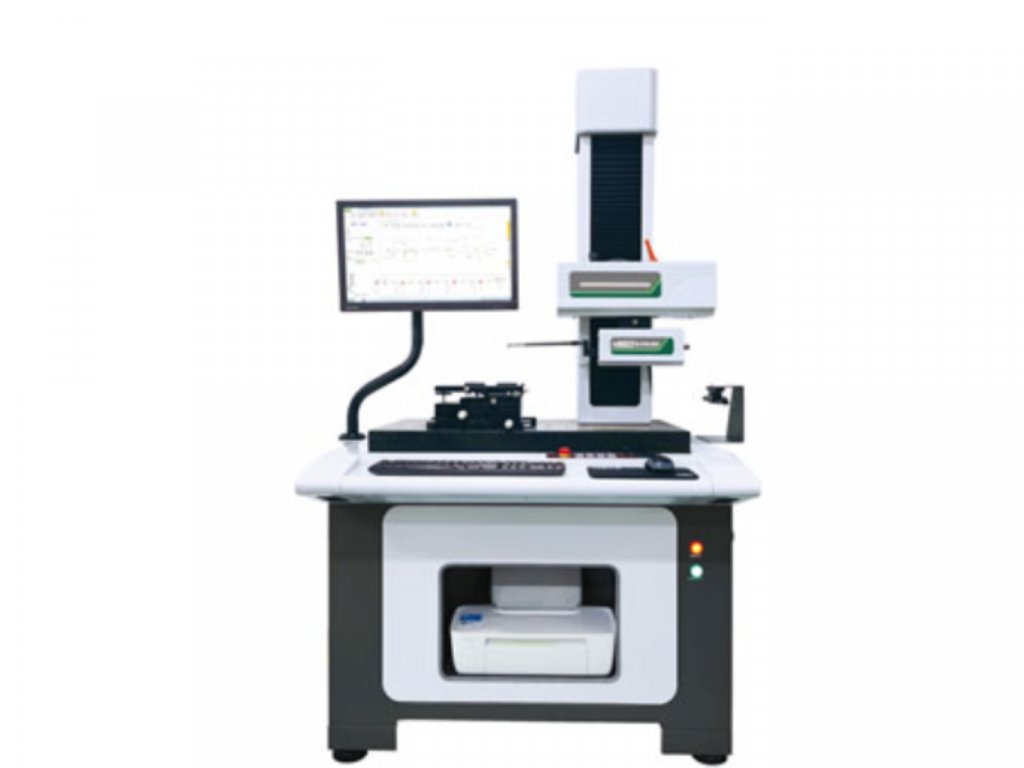

Kontúr és érdességmérőgép X=140 mm, Z=50 mm - INSIZE SPM-2000

Az Insize kontúr és érdességmérő gép a profil felületek és érdesség méréséhez alkalmas. Adatkimenetes, halk profil tapintóval, nagy tartományú érdesség tapintóval és szoftverrel rendelkezik.

Várható kézbesítés:
16.4.2024
Készleten a gyártónál
Kód: SPM-2000
Márka: INSIZE
100 000 000 Ft 127 000 000 Ft ÁFA-val
Kategória: Árajánlat alapján
rendelési szám: SPM-2000

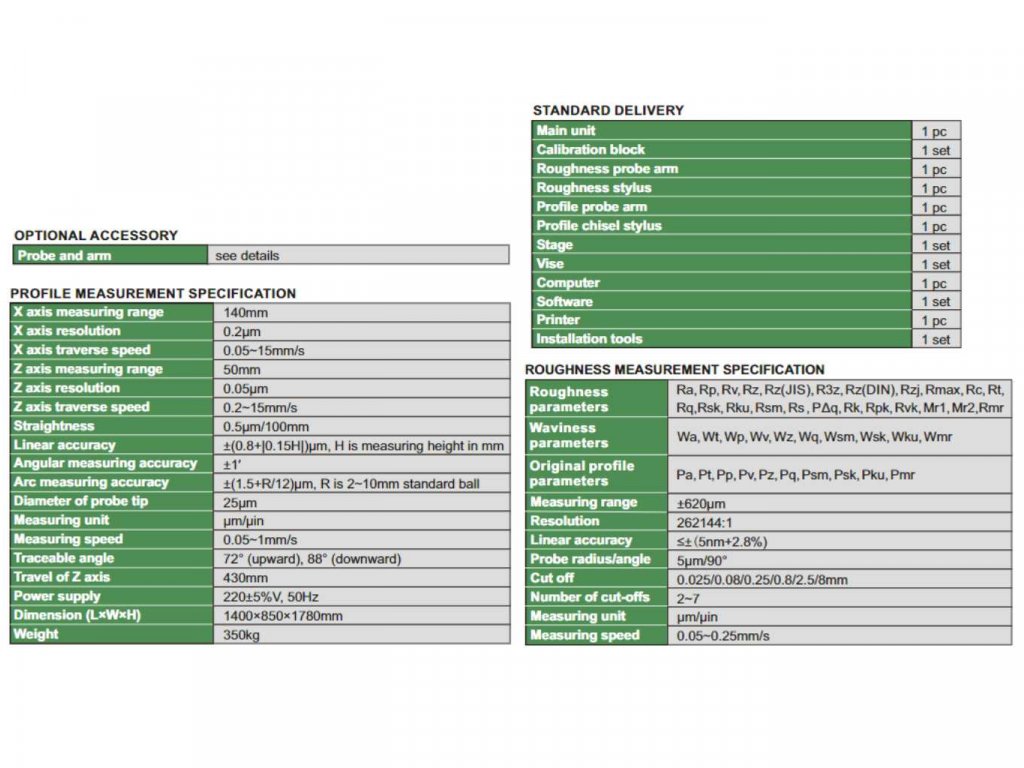

• X tengely: mérési tartomány: 140 mm

                   felbontás: 0.2μm

                   keresztirányú sebesség: 0.05~15 mm/s

• Z tengely: mérési tartomány: 50 mm

                   felbontás: 0.05μm

                   keresztirányú sebesség: 0.2~15 mm/s

• Egyenesség: 0.5μm / 100 mm

• Lineáris pontosság: ±(0.8+|0.15H)μm, H = magasság, mm-be mérve.

• Szögmérési pontosság: ±1’

• Sugármérési pontosság: ±(1.5+R/12)μm, R = 2~10 mm sztenderd golyó

• Tapintó csúcs átmérő: 25μm

• Követhető szög: 72° felfelé, 87° lefelé

• Z tengely elmozdulás: 430 mm

• Méretei: 1400 x 850 x 1780 mm

• Érdesség paraméterek: Ra, Rp, Rv, Rz, Rz (JIS), R3z, Rq, RS, Rz (DIN), Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, PΔq, Rk, Rpk, Rvk, Mr1, Mr2, és Rmr

• Hullámosság paraméterek: Wa, Wp, Wt, Wv, Wz, Wq, Wsm, Wsk, Wku és Wmr

• Eredeti profil paraméterek: Pa, Pp, Pt, Pv, Pz, Pq, Psm, Psk, Pku és Pmr

• Érdesség mérési tartomány: ±620μm

• Érdesség felbontás: 262144:1

• Lineáris pontosság: ≤±(5nm+2.8%)

• Tapintó rádiusz / szög: 5μm / 90°

• Cut off: 0.025/0.08/0.25/0.8/2.5/8 mm

• Cut off egység: 2~7

• Mérési egység: μm/μin

• Mérési sebesség: 0.05~0.25 mm/s

• Áramforrás: 220±5%V, 50HZ

• Tömeg: 350 kg

• Szállítmány tartalma: főegység, sztenderd tapintó, sztenderd kalibráló blokk és kar, érdesség tapintó, érdesség tapintó kar, tárgyasztal, satu, számítógép, mérési szoftver, nyomtató és szerelési szerszámok.

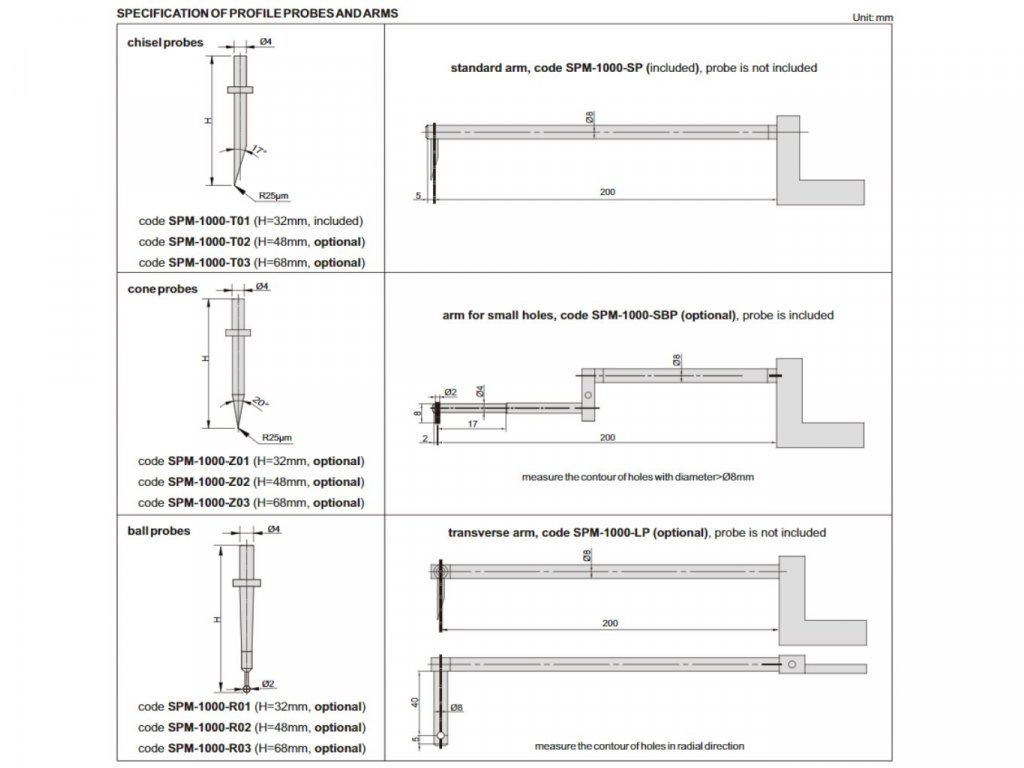

• Opcionális tartozék: tapintó és kar



+ szükséges szolgáltatások az üzembe helyezéshez

» telepítés a helyszínen

» beállítások elvégzése az üzembe helyezéshez

» Oktatás kezelőknek (angolul)

» 1 éves technikai támogatás

*A szolgáltatás teljes árával kapcsolatban kérjük vegye fel velünk a kapcsolatot.
